CorelDRAW + eSIGN(eMillRelief)

Relieferstellung mit

Relief Cliparts und Probedaten




Inhaltsverzeichnis:



Die durchgängige Lösung von der Idee zum Frästeil.

Die Relieferstellung mit CorelDRAW.

Die Bilddaten (Foto) - Verarbeitung.

Die Einschränkungen der Foto - Reliefgravur.

Cliparts und Beispieldaten zum kostenlosen Download.

Programmbeispiele zur Relieferstellung mit CorelDRAW.

Beispiele für Relief aus Foto.

Probedaten für Relief (jpg - Bilder) zum Download.

Probedaten für Relief (HRP, JPG, STL) zum Download.

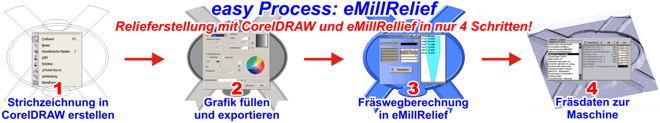

easyProcess



Die durchgängige Lösung von der Idee zum Frästeil.

Das Fräsprogramm
eSIGN(eMillRelief) für Windows 32/64Bit ist eine eigenständige CAM - Lösung zum Bearbeiten von 3D - Formen aus Fotos, STL, Digitalisierdaten oder Relief. Bild- und Formdaten werden vom Programm in 3D-Reliefs umgesetzt und daraus mit wenigen Mausklicks hochwertige Fräsdaten für nahezu alle 3- oder 4-achsige Bearbeitungsmaschinen erzeugt. Ein Navigator führt Sie bequem durch die einzelnen Arbeitsschritte.


CDRPenthaose



Die Relieferstellung mit CorelDRAW.

Mit Hilfe von DTP - Programmen wie z.B. CorelDRAW können Grafiken für die 3D-Gravur erstellt oder aufbereitet werden. Die Flächen im Bild werden in CorelDRAW mit Farben oder mit Farbverläufen
gefüllt. Diese Grafiken werden als 8Bit Graustufenbild (256 Graustufen) exportiert. Die weitere Verarbeitung erfolgt in eSIGN(eMillRelief). Mit wenigen Bedienungen werden die Bilder zur Fräswegberechnung vorbereitet, die Wege für ein oder mehrere Werkzeuge berechnet und die Fräsdaten an die Maschine exportiert. Wegen der Begrenzung auf 8Bit - Farben sollten aber nur Reliefs mit geringer Tiefe erzeugt werden (abhängig vom Material). Für Tiefe hochauflösende Reliefs benötigen Sie ein besser aufgelöstes Datenformat, wie es z.B. in ReliefVTR verwendet wird.

Mit CorelDRAW können z.B. folgende Arbeiten ausgeführt und zur 3D-Gravur vorbereitet werden:
• Erstellen von Gravuren in mehreren Ebenen.
• Erstellen von 3D - Gravuren mit Farbverläufen.
• Verändern oder Ergänzen von Bildern für die 3D-Gravur.
• 3D-Formen mit Grafik oder Text ergänzen u.v.m.

Die so erstellten Bilder können mit allen Varianten von
eSIGN(eMillRelief) in Fräsdaten umgerechnet werden.

Mit Kauf einer Programmlizenz erhalten Sie von AHSoft Ihre Freischaltung zum Download umfangreicher Beispieldaten (s.u.). Diese Daten stehen Ihnen kostenlos zur Verfügung und können frei verwendet werden. Die Daten lassen sich leicht an Ihre individuellen Wünschen anpassen. So erhalten Sie mit geringstem Aufwand professionelle Vorlagen zum Fräsen mit Ihrer 3D - Maschine.

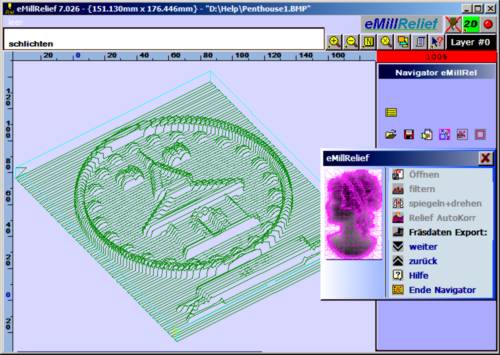

eMRelPenthouse



Die Bilddaten (Foto) - Verarbeitung.

eSIGN(eMillRelief) kann BMP, JPG, GIF, PCX - Fotos in Reliefs umwandeln. Die Graustufen - Information eines Bildes werden in 3D-Koordinaten umgesetzt. Die Objekte lassen sich skalieren, drehen, filtern u.s.w. AHSoft - Foto - Programme besitzen eine echte Fräser - Offsetberechnung!



Die Einschränkungen der Foto - Reliefgravur.

Bitte beachten Sie, daß herkömmliche Fotos keine echten Reliefs darstellen. Besonders Portraits (Fotos von Gesichtern) sind schwer in brauchbare Fräsergebnisse zu wandeln. Bei ungünstiger Beleuchtung (Licht von der Seite) scheitert dies grundsätzlich. Nur für ausgesuchten Fotos bzw. nach deren Bearbeitung mit einem Fotostyler werden einigermaßen brauchbare Ergebnisse erreicht. Um diese Probleme soweit möglich zu vertuschen veröffentlichten Anbieter meist Beispiele mit geringen Frästiefen. Hier fallen Fehler halt weniger auf.

Für einige stilisierte Objekte dagegen (z.B. Wappen ...), können mit der Fotogravur recht brauchbare Ergebnisse erzielt werden. Es gibt eben keine Richtlinie welche Tiefen z.B. die Farben Rot oder Grün haben müssen. So bleibt wenigstens der optische Eindruck in der Gravur erhalten. Dies heißt allerdings nicht, daß ein erfahrener Relief - Graveur das Wappen so ausarbeiten würde.



Cliparts und Beispieldaten zum kostenlosen Download.

Programmbeispiele zur Relieferstellung mit CorelDRAW.
Sie erhalten die Vorlage im CorelDRAW - Format (cdr). Geübte Corel - Bediener können so alle Schritte nachvollziehen und die Arbeiten für eigene Anwendungen ergänzen.
Beispiele für Relief aus Foto.
Fotovorlagen für 3D-Arbeiten (Relief und Lithopane). Zur Fotoverarbeitung beachten Sie bitte die Einschränkungen der Foto - Reliefgravur.
Probedaten für Relief (jpg - Bilder) zum Download.
Alle 3D - Dateien sind als Graustufenbilder im jpg - Format gespeichert. Die Bilder können z.B. in CorelDRAW ergänzt, als Graustufenbilder im Reliefprogramm importiert und daraus 3D - Fräswege berechnet werden.
Probedaten für Relief (HRP, JPG, STL) zum Download.
3D - Probedaten für
eSIGN(eMillRelief). Die Daten im HRP und STL - Format können Sie nur mit eSIGN(eMillRelief) öffnen.





Programmbeispiele zur Relieferstellung mit CorelDRAW.
Alle Dateien im cdr - Format.

Probedaten CorelBeispiele.zip laden.

Die Daten können mit CorelDRAW ab Ver.11 geöffnet werden.

RelPenthouse
Penthouse
(3D-Grafik)

RelRahmen
Rahmen
(3D-Grafik)

Rel3D-Corel
3D-Corel
(3D-Grafik)

RelGrafikCorel
GrafikCorel
(3D-Grafik mit Bild)

RelExperience
Experience
(Grafik in mehreren
Ebenen)

Rel3D-Stern
3D-Stern
(3D-Grafik)

RelCheriLon

CheriLon
(Schrift + 3D-Grafik)

RelComm
Comm
(Grafik in mehreren
Ebenen)

RelEast

East
(3D-Grafik)

RelGreenDoor

GreenDoor
(Schrift + 3D-Grafik)

RelKreuz-Corel
Kreuz
(Grafiik in mehreren
Ebenen)

RelPlakette

Plakette
(3D-Grafik)

RelSunserBoulevard

SunsetBoulevard
(Schrift in 3D)

RelView

View
(3D-Grafik)

RelVistas

Vistas
(Schrift + 3D-Grafik)

RelZweig

Zweig
(3D-Grafik)

Plakette
Plakette2
(Grafik in mehreren Ebenen)

Tuxedo
Tuxedo
(Grafik in mehreren Ebenen)

Würfel
Würfel
(3D-Grafik)

Medaille
Medaille10121601

(Grafik in mehreren Ebenen)

Medaille
Medaille
10121602

(Grafik in mehreren Ebenen)

Medaille
Medaille
10121603

(Grafik in mehreren Ebenen)

Medaille
Medaille
10121604

(Grafik in mehreren Ebenen)

Medaille
Medaille
10121605

(Grafik in mehreren Ebenen)

Medaille
Medaille
10121606

(Grafik in mehreren Ebenen)

DrOliver
DrOliver
(3D-Grafik)










Beispiele für Relief aus Foto.
Die Dateien sind als Bilder gespeichert. Die Bilder können z.B. in CorelDRAW ergänzt, als Graustufenbilder im Reliefprogramm importiert und daraus 3D - Fräswege berechnet werden.


Probedaten ReliefAusFoto.zip laden.


Die Daten können in eSIGN Art mit Relief Datei . Relief Import . Photo und in eSIGN(eMillRelief) mit öffnen geladen werden. Bilddaten enthalten keine exakte Tiefeninformationen. Die Z-Auflösung ist auf 256 Stufen begrenzt.


FotoCasaPascal
CasaPascal
(3D-Schild)

FotoHarley
Harley
(3D-Schild)

FotoIronHorse
IronHorse
(3D-Schild)

FotoNaturerich
Naturerich
(3D-Schild)

FotoPoseidon
Poseidon
(3D-Schild)

FotoDong
Dong33
Lithopane
(Relief aus Foto)

FotoFrau
Frau
Lithopane
(Relief aus Foto)

FotoYing
Ying
Lithopane
(Relief aus Foto)


FotoTier

Tier
(Relief aus Foto)

FotoWeihmann

Weihmann
(Relief aus Foto)

FotoKatze

Katze
(Relief aus Foto)

CheriLon
CheriLon
Lithopane
(Relief aus Foto)

 Menschen
Menschen
Lithopane
(Relief aus Foto)

 Super10
Super10
Lithopane
(Relief aus Foto)

Gesicht
Gesicht

Lithopane
(Relief aus Foto)






Probedaten für Relief (jpg - Bilder) zum Download.

Alle Dateien sind als Graustufenbilder im jpg - Format gespeichert. Die Bilder können z.B. in CorelDRAW ergänzt, als Graustufenbilder im Reliefprogramm importiert und daraus 3D - Fräswege berechnet werden.



Probedaten CD090707.zip laden.


Die Daten können in eSIGN Art mit Relief Datei . Relief Import . Photo und in eSIGN(eMillRelief) mit öffnen geladen werden. Bilddaten enthalten keine exakte Tiefeninformationen. Die Z-Auflösung ist auf 256 Stufen begrenzt.



Bärli

Gläser














Probedaten für Relief (HRP, JPG) zum Download.

Alle Teile wurden mit ReliefVTR konstruiert und berechnet.



Probedaten Relief-HRP-JPG.zip laden.


Die Daten liegen im Reliefformat (.HRP) und als Bilder (.jpg) vor.

.HRP Die Daten können in eSIGN Art mit Relief Datei . Relief Öffnen und in eSIGN(eMillRelief) mit öffnen geladen werden. Reliefdaten werden in den Originalabmessungen und in höchster Qualität gespeichert (empfohlenes Datenformat).
.jpg Die Daten können in eSIGN Art mit Relief Datei . Relief Import . Photo und in eSIGN(eMillRelief) mit öffnen geladen werden. Bilddaten enthalten keine exakte Tiefeninformationen. Die Z-Auflösung ist auf 256 Stufen begrenzt.
