Professionelle Fräslösungen zum fairen Preis! |
|
Fräsprogramm RasterPhoto pro
Ver. 7.x für Windows 32/64Bit NT/2000/XP/Vista/7, deutsch/englisch.
Fotogravur
in
bester Qualität!
RasterPhoto pro - das mit Abstand
leistungsfähigste Foto Fräsprogramm am Markt! Mit dem Fräsprogramm RasterPhoto pro werden Graustufenbilder in punkt- oder zeilenförmige Fräsdaten umgerechnet. Beim Fräsen entsteht ein gerastertes Bild, das einem Foto z.B. in der Tageszeitung entspricht. Die hell/dunkel Unterschiede (Graustufen) im Foto werden durch Punkte bzw. Linien mit entsprechender Stärke oder Dichte erzeugt. Mit der 'Fräsdaten Grafik' können Sie die berechneten Fräsdaten optisch kontrollieren und bei Bedarf die Berechnung mit geänderten Einstellungen beliebig oft wiederholen. |
Fräsdaten
aus RasterPhoto
pro:
Die Fräsdaten aller Bilder wurden mit RasterPhoto pro berechnet. Die Fotos werden mit diesen Fräsdaten graviert und je nach Anwendung mit Farbe ausgelegt. Die Bilder sind also monochrom. |
RasterPhoto pro verfügt über verschiedene Zeilen-, Raster-, Dither- und Schraffur Verfahren und erzeugt damit optimale Fräsdaten. Mit den Zeilen-/Raster - Verfahren werden die Graustufen durch Linien oder Punkte mit verschiedenen Durchmessern und gleichen Abständen erzeugt (3D Fräsdaten). Die Dither - Verfahren erzeugen Graustufen durch Punkte mit gleichen Durchmessern und variablen Abständen (2D Fräsdaten). Mit dem Schraffur - Verfahren werden die Graustufen durch 2D - Schraffurlinien in einstellbaren Richtungen und Abständen dargestellt. Die mit RasterPhoto pro berechneten Fräsdaten können z.B. im Fräsprogramm eSIGN2D problemlos mit 2D und 3D Fräsungen und Gravuren ergänzt werden. Der Navigator und eine vollständige Programmhilfe führen Sie durch die Bearbeitung.
Leistungsumfang:
Einsatzgebiet:
Hinweise:
Unterscheidung der Foto-Verarbeitung in eMillRelief zu RasterPhoto pro:

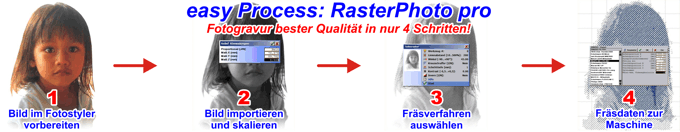

Der Navigator führt Sie durch die Bearbeitung.
Ausstattungsvarianten:
Weiterführende Informationen:
|
|
LineCut 45° Milling data (98mm x 105mm x 1,0mm): Tool 30°; Lines 45°, meander, 1 Layer Frau_3_LG1.zip : LANG LG1 - Format Frau_3_Mach3.zip : Mach3 Frau_3_WinPC-NC.zip : WinPC-NC |
Neue
Verfahren in RasterPhoto
pro Von links nach rechts: Zeilenraster 45°, 150%; Kreuzschraffur 150%; Dithern 16p. |
Bildvorlage |
Vergleich der Fräsverfahren mit RasterPhoto pro. Jeweils links das Gesamtbild, rechts ein Auszug der Fräsdaten, zur Veranschaulichung der Frässtrategie. Alle Fräsverfahren lassen sich noch universell einstellen und somit weit mehr Frässtrategien erzeugen. Die Qualität des gefrästen Bildes ist stark abhängig von der gewählten Rasterauflösung. Geringe Auflösung = kleine Datenmengen + schnelles Ergebnis, aber grobes Raster. Hohe Auflösung = große Datenmengen + lange Fräszeiten, aber feines Raster. |

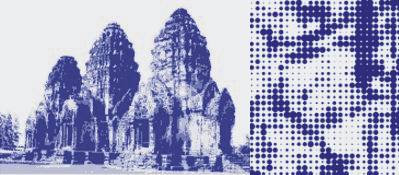

Punktraster |

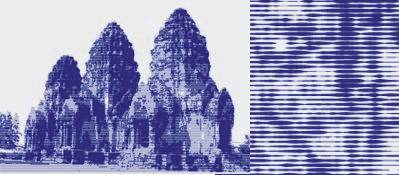

Zeilenraster |

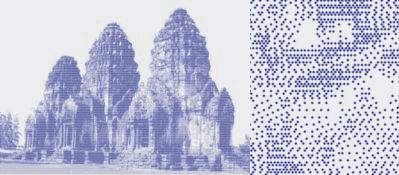

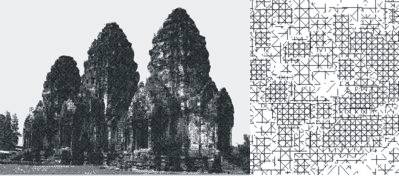

Dithern | Schraffur |
Kompletter
Service eingeschlossen. Alle Programme können jederzeit auf umfangreichere Ausstattungen aufgerüstet werden. Sie erhalten schnelle und kompetente Hilfe per eMail. Haben Sie spezielle Fräs-/Gravurprobleme? Wenden Sie sich an AHSoft. Hier erhalten Sie Lösung und Unterstützung direkt vom Entwickler. AHSoft unschlagbar in Preis und Leistung. Durch kürzere Bedienung und Berechnungszeiten, erheblich schnellere und sichere Datenerstellung gelangen Sie deutlich günstiger zu Ihren Fräsdaten. Auch ein Umstieg von anderen Systemen amortisiert sich bei professionellem Einsatz bereits nach wenigen Wochen. |
