Arbeitsbeschreibung CAD/CAM



Gravur auf einer Al-Leiste.

Beispiel für eine Gravur auf einer Al-Leiste. Im Beispiel befinden sich 10 Textblöcke á 3 Zeilen. Mit vertiefter Schrift DIN1451 eng-mittel, Versalhöhe 4 mm.



Die Vorgehensweise:

1

Arbeitsbereich vorbereiten:

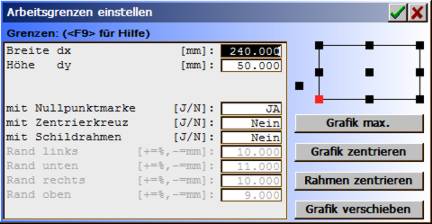

Wählen Sie Datei . Neu und löschen eine evtl. vorhandene Arbeit. Wenn nicht automatisch angewählt, dann wählen Sie danach Layout . Grenzen. Geben Sie unter Layout . Grenzen die Arbeits - Breite 240mm und Höhe 50mm und Nullpunkt links unten (Grafik rechts) ein.



2

Hilfslinien eingeben:

Die Hilfslinien erleichtern die spätere Textpositionierung erheblich.





2.1

Wählen Sie Zeichnen . Hilfslinien . Neu horizontal

Geben Sie in der Eingabezeile 30 (für 30mm) ein. Bestätigung mit <Ret>.



2.2

Wählen Sie Zeichnen . Hilfslinien . Neu vertikal.

Geben Sie in der Eingabezeile 30 (für 30mm) ein. Bestätigung mit <Ret>.

Wiederholen Sie diese Eingabe und geben nacheinander die Werte 50, 70, .. 210 ein.



3

Text eingeben:





Die Texte werden als Blöcke (Einstellung edit = Block) mit je 3 Zeilen eingegeben. Die Texte können jeweils mit der ersten Zeile positioniert und manuell eingegeben werden (wiederholte Eingabe für 10 Blöcke). Zur einfacheren Eingabe kann auch wie folgt vorgegangen werden:



3.1



Wählen Sie den Layer #0.



3.2

Ersten Block eingeben.

Wählen Sie Text . Edit Zeile und geben Sie den ersten Block ein. Text für eine vertiefte Gravur vgl. Grafik (Font beginnt mit 'G').





+ edit = Block

+ Font = G1500286 (DIN 1451 eng-mittel)

+ Höhe = 4 mm

+ Modus = Mitte-unten

Geben Sie den Text für die 3 Zeilen ein, jeweils beendet mit <Ret>.



3.3

Verlassen Sie die Texteingabe mit zurück.



3.4

Wählen Sie Text . Text aus Datei . Text editieren.





Duplizieren Sie die 3 Textzeilen 9 mal, so daß sich insgesamt 10 Textblöcke ergeben und Passen Sie die Texte in der gewünschten Art an.



3.5

Beenden Sie den Texteditor mit [x] (schließen) und beantworten Sie die Frage geänderten Text übernehmen mit JA. Alternativ könnte der Text auch in die Datei HS05.TMP im Programmverzeichnis gespeichert werden.



3.6

Wählen Sie Text . Edit Zeile. Sie sehen jetzt 30 Textzeilen untereinander angeordnet. Zum manuellen Anordnen der Textblöcke wählen Sie Text . Edit Zeile . operat Zeile.



3.7

Markieren Sie mit aktivem Markierwerkzeug 3 Zeilen für den nächsten Textblock.  Wählen Sie verschieben uns positionieren den Text mit dem Cursor zur nächsten Textposition. Wiederholen Sie den Vorgang für alle Textblöcke.



3.8

Verlassen Sie die Eingabe mit zurück oder CAD.



4

Texte ändern/editieren:

Wählen Sie Text . Text aus Datei . Text editieren. Die Texte können beliebig verändert/ausgetauscht werden. Zur Übernahme der geänderten Texte beenden Sie den Texteditor mit [x] (schließen). Beantworten Sie die Frage geänderten Text übernehmen  mit JA.



Die Texte werden beginnend mit der ersten Textzeile in die Grafiktexte übernommen. Die Einstellungen und Positionierungen werden mit dem Editor nicht verändert. Wenn die Zahl der Textzeilen nicht verändert wird, bleibt die Anordnung der Textzeilen erhalten.



5

Fräsdaten erzeugen:

Einfache vertiefte Texte können mit einem Layerwerkzeug ausgegeben werden. Zur Einstellung der Fräsparameter ist ein richtig definiertes Fräswerkzeug (Gravierstichel) nötig. Zur Werkzeugeingabe wählen Sie Extras . Werkeugeingabe oder einfach [2D] (Hilfsmittel rechts oben). In der Werkzeugeingabe finden Sie unter Typ einige Beispielwerkzeuge.

Eine alternative Fräsausgabe wäre die Bereitstellung der Fräsdaten mit Werkzeug in einem Fräslayer (CAM . Grafik in Fräsweg) und der Export des Fräslayers.







Zum Datenexport wählen Sie z.B. das Hilfsmittel direct mill auto.







Eine Beschreibung der Funktionen finden Sie im Programm unter dem Hilfsmittel [?] Programm Hilfe.
