Arbeitsbeschreibung CAD/CAM |
Relief aus Foto fräsen. Soll für ein vertieftes Relief aus Foto der Randbereiche nicht gefräst werden, dann kann dies durch Ausheben des Werkzeuges bei der Relieftiefe 0 erreicht werden. Dazu steht für die Relief Autokorrektur der Parameter SchlWZ.Level 0 ausheben [J/N] zur Verfügung. Bei Einstellung JA wird der oberste Level (Tiefe 0) nicht gefräst. Dieses spezielle Verfahren zum Ausheben wird nur für das Schlichtwerkzeug angewendet.
Randbereiche nicht fräsen.
Das Verfahren zum Ausheben bei Tiefe 0 verlangt allerdings saubere Daten (Fotos) mit klaren Rändern.
Probleme mit JPEG - Bildern. Das Packverfahren für jpg verändert den Bildinhalt. D.h. Bild - Details gehen verloren, das jpg - Packverfahren ist nicht verlustfrei. Bei der normalen Ansicht fällt dies wenig auf, erst bei hohen Packraten gehen merklich Details verloren. Das Packverfahren verändert aber Randbereiche (Grenzen zu gleichmäßigen Farben) wesentlich deutlicher. Damit besitzen Ränder bereits Fehler bevor diese beim Betrachten wahrgenommen werden.
Um das Problem zu verdeutlichen, wurde in der Vorlage der äußere weißen Bereich in einem Photostyler mit der Toleranz = 0 grün gefüllt. Jetzt sind im Übergangsbereich deutlich Treppen, die durch das jpg - Packverfahren erzeugt wurden, zu sehen. In dieser unregelmäßigen Art würde auch der Rand bei der Einstellung SchlWZ.Level 0 ausheben = JA gefräst. Wenn dagegen Fräswege über das gesamte Relief (Rechteck) berechnet werden, fällt der Randfehler auch in den Fräswegen kaum auf.
Damit die Funktion zum Ausheben des Werkzeuges problemlos genutzt werden kann, müssen also fehlerfreie Daten vorliegen. Dazu muß das geeignete Bild - Format verwendet werden. Das Reliefprogramm importiert Fotos in verschiedenen Formaten:
Nur
die Formate BMP, GIF und PCX übertragen Bilder
verlustfrei. Wenn saubere Ränder gewünscht sind, darf JPG/JPEG
nicht verwendet werden. Die
Formate BMP und PCX werden bereits mit den korrekten
Bildabmessungen importiert. GIF - Bilder besitzen keine Auflösung
oder Bildabmessung. Diese Bilder müssen immer manuell eingestellt werden.
Aufbereiten fehlerhafter JPG/JPEG - Bilder. Um saubere Ränder zu erhalten müssen JPG/JPEG - Bilder in einem Photostyler (z.B. Corel Photo Paint) korrigiert werden.
Importieren Sie dazu das Bild in einem Fotostyler und erzeugen Sie eine klare Randfarbe. Dies kann mit der Füllmethode erfolgen indem Sie verschiedene Toleranzwerte (z.B. 1..5) versuchen. Sie können auch einen Rand zeichnen und diesen füllen - ist aber in Corel sehr schwierig. Füllen Sie den Randbereich zunächst mit einer deutlich zu erkennenden Farbe. Zum Schluß kann diese Füllfarbe mit Weiß ersetzt werden.
Das Bild wurde mit der Corel Photo Paint Funktion Füllung und Toleranz 3 + 5 freigestellt. Es bleibt nur noch ein schmaler Übergangsbereich. Der Übergangsbereich mit sehr geringer Frästiefe (heller Grenzbereich) kann verschmälert oder vermieden werden, indem mit dem Werkzeug geringer eingetaucht wird als berechnet (ca. 0,1..0,2mm).

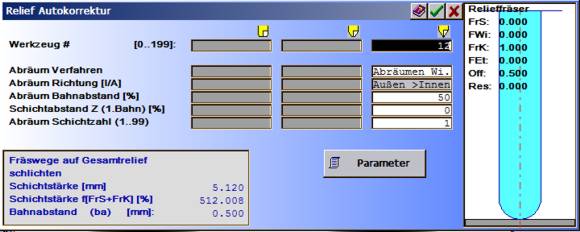

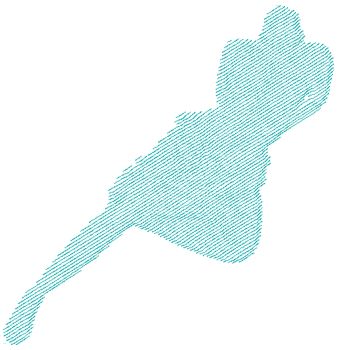

Vertiefte Relieffräsung. Die vertiefte Relieffräsung erfolgt mit der Einstellung Parameter . SchlWZ.Level 0 ausheben = JA. Die Fräsung kann mit Schichten oder auch nur in einer Frässchicht (Standard) erfolgen. Einstellung der Relief AutoKorrektur für eine Frässchicht:
Im Fräs-/Gravierprogramm eSIGN Art stehen mehr Möglichkeiten zur Verfügung. Hier können zur Fräswegberechnung im CAD Grenzkonturen erstellt werden, die bei der Fräswegberechnung nicht überschritten werden.
|
